Каталог генераторов
1.Генераторы
серии «Виндэк» Вентильные генераторы серии «Виндэк» предназначены
для работы в составе ветроэнергетических установок, работающих через внешний
выпрямитель на заряд аккумуляторных батарей. Генераторы выпускаются как обращенной конструкции,
так и необращенной. Все генераторы нерегулируемые и имеют возбуждение от
постоянных магнитов на основе сплава неодим-железо-бор. Магниты имеют
защитное Ni-Zn покрытие, что обеспечивает гарантийный срок службы магнитов 10
лет. Генераторы приводятся во вращение непосредственно
от ветроколеса, конструкция которого определяется разработчиком. Для удобства
крепления ветроколеса генераторы могут иметь обращенную конструкцию. Все генераторы серии имеют малый момент
страгивания, что особенно важно для ветроустановок малой мощности и имеют
малые частоты вращения. Обозначение: ВГ- генератор вентильный – разработчик и
производитель НИЦ «ВИНДЭК» и НИИЦ «ВИНДЭК-энерго» ГВ -генератор вентильный –производитель НПФ «ЭРГА»
и НИЦ «ВИНДЭК» 1.1. Генераторы обращенной конструкции
мощностью 0,2…1 кВт |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ВГ-1(12)/450-04 и ВГ-05(12)-03 |
ВГ-05(12)/650-58-04Г-О |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Таблица.1. Основные характеристики генераторов
серии «Виндэк» обращенной конструкции
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Конструкция
генератора ВГ-05(12)/650-58-03Г-О |
Конструкция
генератора ВГ-05(12)/650-28-04Г-О |

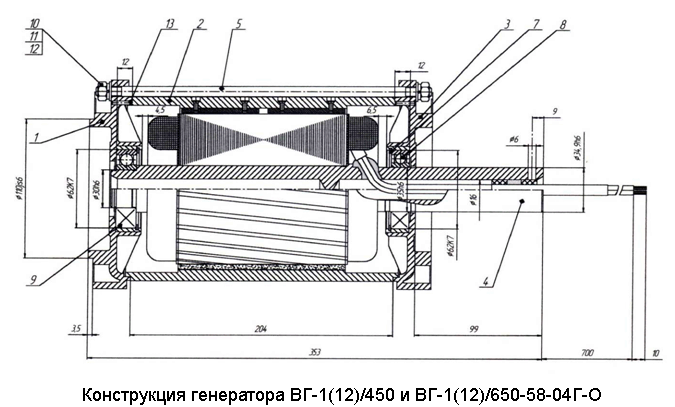

Конструкция
генератора ВГ-1(12)/450 и ВГ-1(12)/650-58-04Г-О |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Щит
генераторов исполнения 04 |
Внешние
характеристики серийного генератора ВГ-05(12)-28-04Г-О при n=660 об/мин. |
Внешние
характеристики серийного генератора ВГ-1(12)-58-04Г-О при n=428 об/мин |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Генераторы могут поставляться заказчикам как в
составе ВЭУ, так и отдельно. Конструкция генераторов ВГ-05(12)-04,
ВГ-1(12)/450-04 и ВГ-1(12)/650-04 выполнена
таким образом, что на фланцевой щит корпуса легко может быть
установлено ветроколесо. Такие генераторы входят в состав ВЭУ «ВИНДЭК» и
«Сапсан». На генераторы ВГ-05(12)-03 ветроколесо крепится на
шпильки корпуса. Такими генераторами комплектуется ВЭУ «Форвард-05». |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1.2. Генераторы необращенной
конструкции ВГ – 5(28)/114-300-02В и 02Г Конструкция. Генераторы ВГ–5(28)/114-300-02В и 02Г
представляют собой трехфазные многополюсные генераторы классической конструкции с возбуждением от
постоянных магнитов на основе Nd-Fe-B. На цилиндрическом роторе облегченной
конструкции наклеены в два ряда сегментные полюса. Генераторы исполнения 02В
имеют «уши» для крепления в вертикальном положении, а генераторы 02Г имеют
лапы для установки на станину. Генераторы ВГ – 5(28)/114-300-02В и 02Г
предназначены для работы в составе ветроэнергетических установок и МикроГЭС. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

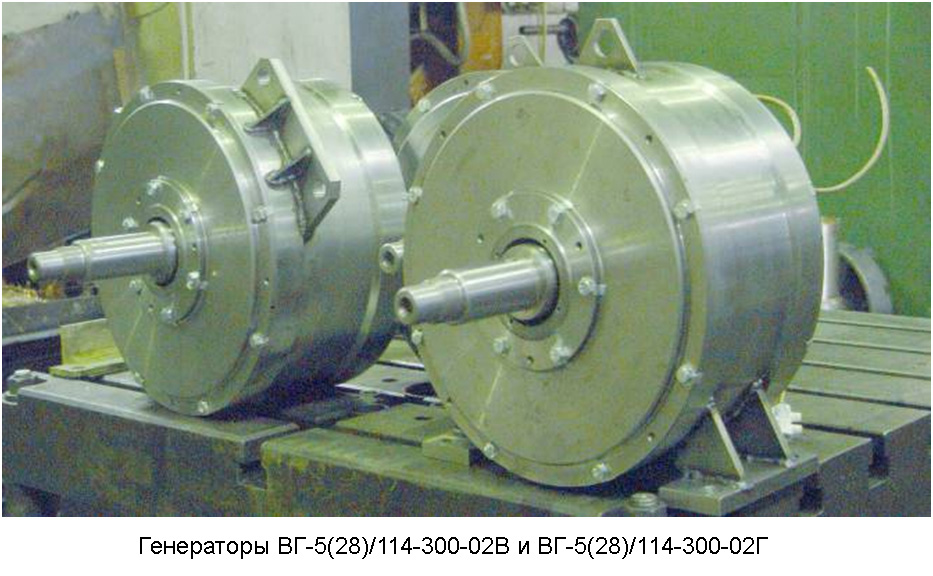

Генераторы
ВГ-5(28)/114-300-02В и ВГ-5(28)/114-300-02Г |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Таблица 2. Характеристики генераторов
ВГ–5(28)/114-300-02В и 02Г
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Внешние
характеристики при n=300 об/мин и
скоростные характеристики генераторов ВГ – 5(28)/114-300-02В и 02Г |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Конструкция
генератора ВГ – 5(28)/114-300-02Г |
Конструкция
генератора ВГ – 5(28)/114-300-02В |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2.
Генераторы производства НПФ «ЭРГА» Генераторы выпускаемые
НПФ «Эрга» имеют аналогичное обозначение с генераторами серии «Виндэк», но в
них не указывается число полюсов. 2.1.
Генератор обращенной конструкции ГП-03/1200-28,5-01ГО мощностью 300 Вт |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Генератор
ГП-03/1200-28,5-01ГОб |
Генератор
ГП-03/1200-28,5-02Г-О |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2.2.Генераторы без момента страгивания |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Генератор ГВ-03/250-220-04В-О |

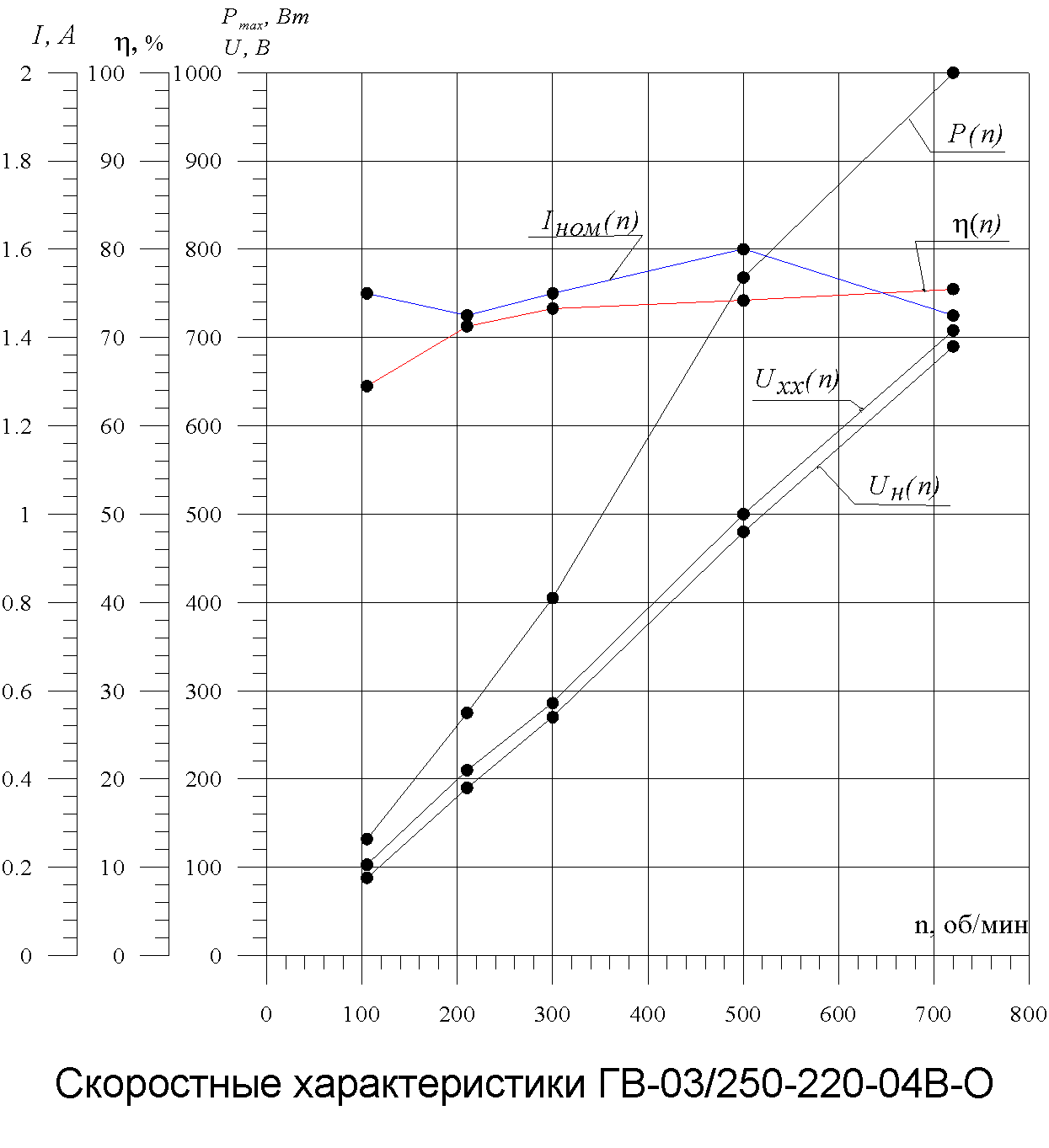

Скоростные
характеристики ГВ-03/250-220-04В-О |

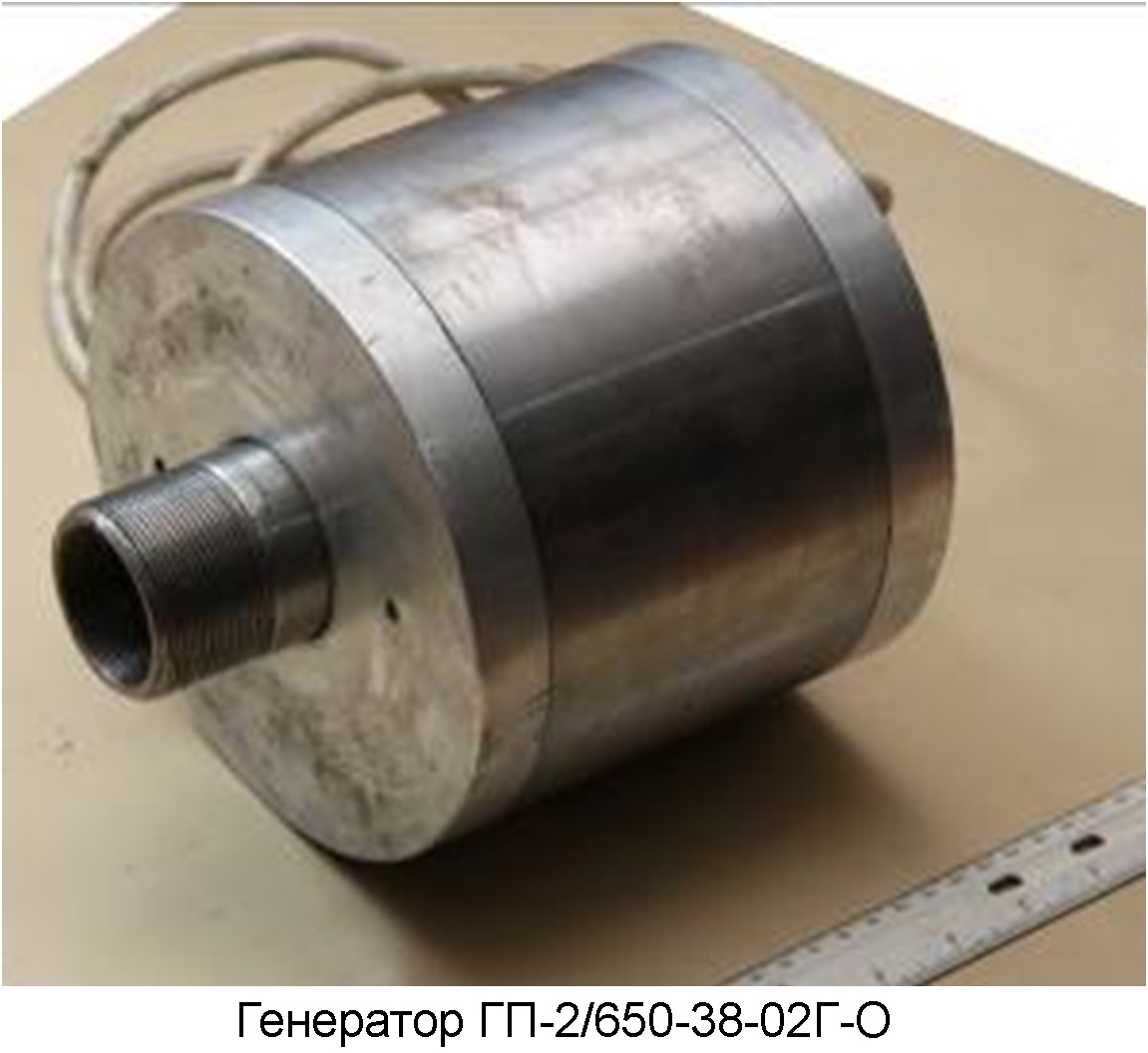

Генератор ГП-2/650-38-02Г-О |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Генератор
СГ-1,2/650-54-01Г
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Скоростная
характеристика генератора СГ-1/650-57-2Г |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

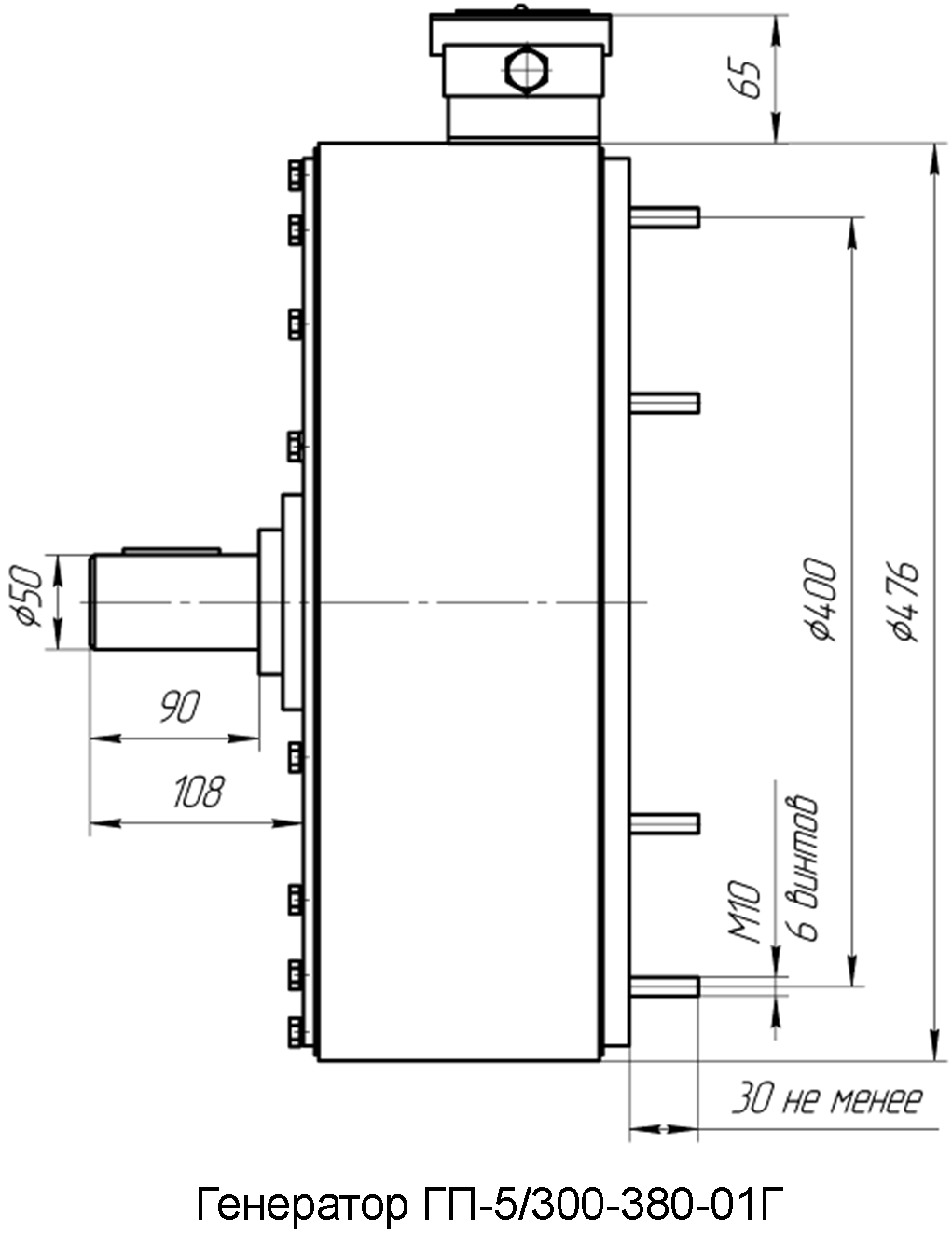

Генератор
ГП-5/300-380-01Г |
Скоростная характеристика генератора ГП-5/300-380-01Г |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Генератор
ГП- 10/200-380-03Г на испытательном стенде |
Конструкция
генератора ГВ-10/200-220-21Г |
Конструкция
генератора ГВ-15/100-240-21В |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
